FUNKCIJSKI GENERATOR

Osnovno

Signalom lahko spreminjamo frekvenco (1Hz-999MHz) in mu dodamo enosmerno komponento, Offset (-999kV - 999kV).

slika

Funkcijski generator je signalni napetostni izvor. Potrebujemo ga pri simulaciji električnih vezij v izmeničnih razmerah.

Izbiramo lahko med tremi oblikami izhodnega signala: sinusno, trikotno in pravokotno. Oblika signala je odvisna od problema, ki ga rešujemo. Za merjenje resonančnih pojavov potrebujemo sinusne signale, za spremljanje prehodnih pojavov pravokotne...

slika

Priključitev

Inštrument je prikazan kot ikona. Priključke vedno spojimo na ikono inštrumenta in ne na sam inštrument.

Funkcijski generator ima tri zunanje priključke-izhode: pozitivno linijo (+), nevtralno (COM) in negativno (–).

slika

Nastavitve

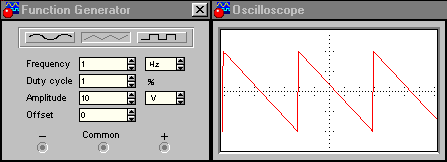

Signalom nastavljamo tudi delež časa signala v pozitivni smeri v primerjavi s celotnim časom, oziroma čas naraščanja in čas padanja (1% - 99%) in amplitudo (1V-999kV).

slika

Opozorilo: Ne nastavljate efektivnih vrednosti.
